Jika ada dua benda yang saling menempel seperti pada gambar, dimana T1 lebih tinggi dari pada T2 maka akan terjad perpindahan panas (heat transfer) dari 1 ke 2. Pada keadaan sudah setimbang maka berlaku: Dari persamaan diatas maka: Jika Luas Permukaan A1 dan A2 sama besar menjadi: Dengan persamaan diatas kita bisa dapatkan bahwa: Dengan mensubtitusikan T3 tersebut ke persamaan (*) atau (**)Maka didapat: Jika kita anggap sebagai hambatan panas R maka: Bagaimana dengan berbahan banyak seperti gambar dibawah ini Gambar perpindahan panas pada bahan banyak Diatas telah dijelaskan bagaimana menghitung perpindahan panas secara konduksi yang terjadi pada dua bahan yang berbeda. Untuk konduksi panas yang terjadi pada banyak bahan yang berbeda, dapat dihitung dengan cara yang sama, sehingga menjadi: Aplikasi perhitungan panas seperti yang dijelaskan diatas salah satunya adalah dalam menhgitung perpindahan panas pada ruangan dalam mendesain sistem air conditioner (perhitungan beban pendingina

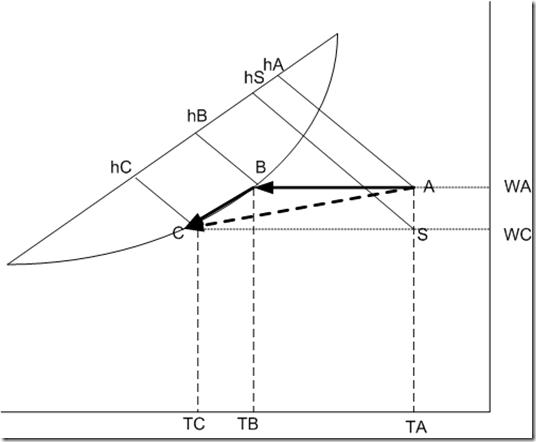

Dalam udara terkandung uap air yang menyebabkan adanya kelembaban udara. Semakin banyaka uap air yang terkandung dalam udara maka semakin lembab udara tersebut. Jika udara sebuah ruangan didinginkan (misal dengan menggunakan sebuah air conditioner) maka biasanya ada 2 hal yang terjadi, yaitu penurunan suhu dan penurunan kelembaban. Penurunan suhu terjadi karena adanya penarikan kalor oleh air conditioner (bagian evaporator), akibatnya udara kehilangan kalor dan suhunya menjadi turun. Sedangkan kelembaban turun terjadi karena kandunga uap air berkurang dari udara. Ada dua macam kalor, yaitu kalor sensible dan kalor laten. Kalor sensibel adalah kalor yang mengakibatkan perubahan suhu, sedangkan kalor laten adalah kalor yang tidak mengakibatkan perubahan suhu. Terjadinya perubahan suhu dan perubahan kelembaban adalah akibat dari kedua jenis kalor ini. Proses pendinginan udara dapat dijelaskan dengan skema psikrometrik berikut. Gambar Skema pendingiina udara pada psikrometrik Gambar men

Berdasarkan fasanya zat dapat dibagi menjadi tiga jenis yaitu padat, cair dan gas. Ketiganya memiliki perbedaan masing-masing. Setiap zat juga dapat berubah dari fasa yang satu ke fasa yang lain dengan menerima atau melepaskan kalor. Pada tulisan ini mengambil contoh air. Air dalam bentuk padat kita kenal dengan es, dalam bentuk cair kita kenal dengan air, dan dalam bentuk gas kita kenal dengan uap air. Misalkan kita mengambil contoh sebuah es batu dengan suhu -20 derajat celcius lalu kita panaskan hingga menjadi uap. Bagaimana prosesnya?? Sebelum menjawab pertanyaan itu ada istilah yang dinamakan kalor sensibel dan kalor laten. Kalor sensibel adalah kalor yang menyebabkan perubahan suhu. Sedangkan kalor laten adalah kalor yang tidak menyebabkan perubahan suhu karena kalor laten digunakan untuk merubah fasa. Jika sebuah es dalam suhu -20 derajat celcius pada tekanan 1 atm diberikan kalor (kita panaskan) secara terus menerus maka yang terjadi adalah es tersebut mengalami kenaikan suhu

Uap untuk Pembangkit Listrik Pembangkit Listrik merupakan sebuah sistem yang dapat menghasilkan listrik yang kemudian listrik tersebut dapat digunakan untuk kebutuhan tertentu. Setidaknya ada dua buah sub sistem dalam pembangkit listrik yaitu generator dan penggerak turbin. Pembangkit listrik yang paling banyak digunakan adalah dengan menggunakan tenaga uap untuk menggerakan turbin. Untuk menguapkan air dibutuhkan panas/kalor yan cukup agar dapat menghasilkan uap. Sumber kalor yang digunakan bisa berupa pembakaran dari Bahan bakar minyak, gas, batubara ataupun lainnya termasuk Nuklir. Namun, sistem yang digunakan dalam pembangkitan listrik biasanya adalah sistem yang menggunakan siklus rankin. Dengan siklus rankin memungkinkan perubahan energi dari energi yang dimiliki oleh uap menjadi energi mekanik (putaran turbin). Siklus Rankine Siklus rankin menggunakan fluida kerja, biasanya air, yang kemudian mengalami beberapa proses. Proses-proses itu antara lain Boiling (Pendidihan), Ekspa

Perpindahan panas merupakan salah satu dari perpindahan energi. Perpindahan panas dapat dibagi menjadi 3 jenis, yaitu konduksi, konveksi, dan radiasi. Perpindahan panas ini digunakan dalam berbagai macam aplikasi salah satunya penghitungan beban sebuah ruangan atau gedung dalam perancangan Air Conditioner. KONDUKSI Konduksi merupakan perpindahan panas tanpa adanya perpindahan zat. Biasanya konduksi terjadi pada zat padat. Contohnya adalah jika kita panaskan sebuah logam di salah satu ujungnya, maka di ujung lainnya akan terasa panas juga. Hal ini dapat terjadi karena adanya getaran dalam zat padat tersebut. Awalnya molekul-molekul logam yang dipanaskan bergetar terlebih dahulu, namun getaran molekul ini merambat ke arah yang belum bergetar (kea rah ujung lainnya) sehingga bagian yang tidak dipanaskan ikut panas juga. Besarnya perpindahan panas dengan cara konduksi dipengaruhi oleh luas lermukaan (A), panjang (l), dan perbedaan suhu antara kedua ujung. Semakin besar luas permukaan m

Air Conditioner biasanya terdiri dari bagian dalam (indoor) dan bagian luar (outdoor). Untuk lebih jelasnya lihat gambar. Gambar Skema Aliran Udara pada Air Conditioner (AC) Terlihat pada gambar bahwa dalam ruangan (indoor) terdapat evaporator, sedangkan di luar ruangan terdapat kompresor, kondenser, dan katup ekspansi. Hal ini dimaksudkan agar dalam ruangan hanya terdapat bagian dingin saja (evaporator) sehingga komponen lainnya tidak menjadi sumber panas dalam ruangan Dalam ruangan Sumber panas dalam ruangan terdiri dari beban internal dan eksternal. Beban internal antara lain: manusia di dalam ruangan, alat-alat elektronik, lampu, dll. Sedangkan beban eksternal berasal dari perpindahan panas dari luar ke dalam (perambatan panas pada dinding, jendela, dll). Sumber panas inilah yang menyebabkan udara di dalam ruangan menjadi lebih panas. Evaporator yang bersuhu rendah (dingin) diletakkan di dalam ruangan agar dapat mendinginkan ruangan. Udara ruangan yang tadinya tidak dingin dialirka

Psikrometrik Psikrometrik adalah bidang yang mempelajari tentang bagaimana menentukan sifat-sifat fisis dan termodinamika suatu gas yang didalamnya terdapat campuran antara gas-uap. Sebagai contoh adalah menentukan sifat-sifat dari campuran udara dan uap air. Adapun sifat-sifat tersebut anatara lain: Dry Bulb Temperature, Wet Bulb Temperature,  Dew Point, Relative Humidity, Humidity Ratio, Enthalpy, Volume Spesific. Berikut adalah penjelasan dari masing-masing sitat-sifat tersebut: Dry Bulb temperature (DBT) ,  yaitu suhu yang ditunjukkan dengan thermometer bulb biasa dengan bulb dalam keadaan kering. Satuan untuk suhu ini bias dalam celcius, Kelvin, fahrenheit. Seperti yang diketahui bahwa thermometer menggunakan prinsip pemuaian zat cair dalam thermometer. Jika kita ingin mengukur suhu udara dengan thermometer biasa maka terjadi perpindahan kalor dari udara ke bulb thermometer. Karena mendapatkan   kalor maka zat cair (misalkan: air raksa) yang ada di dalam thermometer mengalami pemu
